Lumina Power

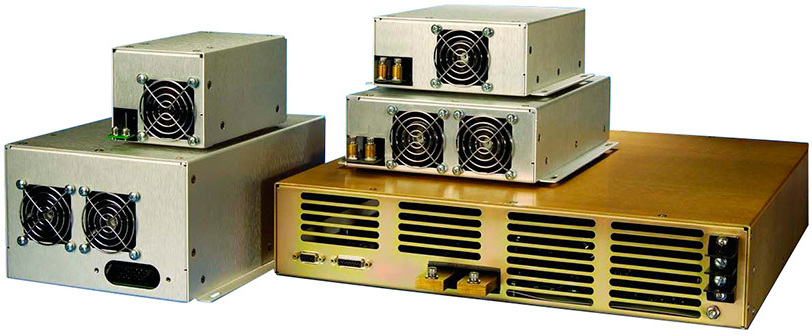

LDD-Serie

CW laser diode driver up to 200 A, 100 – 6,500 W

Performance Features

Hochleistungs- & Hochstrom-Laserdiodentreiber
OEM-AC/DC Gerät zur Integration für medizinische und industrielle Anwendungen
Maximal konfigurierbarer Ausgangsstrom ab 1 A bis zu 250 A
Ausgangsleistung 100 - 6.500 W
Wegen hoher max. Ausgangsspannung bis 200 V auch geeignet für blaue Diodenstacks mit hoher Compliance Spannung
Als Stromquellen parallelschaltbar
Strom- und Spannungsmonitor
Optional mt schnellen Anstiegsflanken modulierbar
ab ca. 500 Hz bis DC
Analoge Schnittstelle mit 0-10 V
Schnittstelle RS232 optional
Aktive PFC (Power Factor Correction) (1-phasig)
Weitbereichseingang
Zusätzliche Hilfsspannungen +5, ±15 V

Jedes Modell wird je nach Anwendungsfall spezifisch auf die dafür vorgesehene Last ab Werk konfiguriert.
Geeignet für nahezu alle üblichen Diodenbarren, Stacks und Module
6.5 kW Modell erhältlich mit Sicherheitsabschaltung des Stromausgangs für Betrieb gemäß Sicherheit von Maschinen EN ISO 13849-1 Performance Level e (PL e) bzw. gemäß Funktionale Sicherheit EN ISO 62061 SIL 3.
Weitere Modelle mit Sicherheits-Abschaltung als LDN-Serie bis 2 kW
Vollständig manuelle Bedienung über 1550-LDDC Handheld-Controller möglich
Kundenspezifische Anpassungen erhältlich:
Fragen Sie nach angepassten Strom- und Spannungsparameters, Skalierung, Schnittstellen,…

Model	Watchlist	Comparison	Voltage	Current	Power	Input	Output	Control mode	Function	Quadrants	Standard interface	Operating modes	Cooling
LDD-2500-xx-yy ReferenzLP9041	LDD-2500-xx-yy Referenz	Comparison model description	50	150	2.500	AC	DC	CC	Quelle u/o Senke	Q1 (U+,I+)	Analog	CW	Luft
LDD-3000-xx-yy ReferenzLP9051	LDD-3000-xx-yy Referenz	Comparison model description	200	200	3.000	AC	DC	CC	Quelle u/o Senke	Q1 (U+,I+)	Analog	CW	Luft
LDD-6500-xx-yy ReferenzLP9061	LDD-6500-xx-yy Referenz	Comparison model description	200	250	6.500	AC	DC	CC	Quelle u/o Senke	Q1 (U+,I+)	Analog	CW	Luft

Datasheets	Type/Format
Datenblatt LDD-Serie	PDF	LDD_D_E.pdf
Datenblatt LDD RS232 Interface	PDF	LDD%20RS232%20Interface%20Information%2007001027P-RS%20Rev%2000.pdf

Manuals	Type/Format	File size
Bezeichnung des Downloads	PDF	35 KB
