EKSPLA

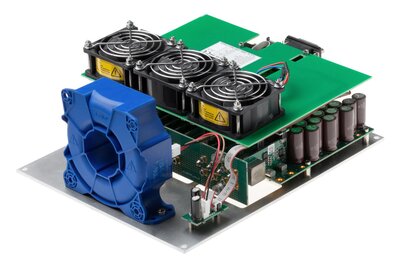

Tri-uniLDD-QCW

Hochleistungs-Laserdiodentreiber

Für Anwendungen mit höchster Pulsspitzenleistung

Leistungsmerkmale

Pulsspitzenleistung bis >450 kW bei bis zu 1200 A
Für Cutting-Edge Anwendungen z.B. im Bereich Diodentest, Hochleistungspumpen und Laserfusion
Werksseitige individuelle Konfiguration der Regelung, für optimal Performance abgestimmt auf Laserdiode und Anschluss-Setup
Neue GaN-Technologie für bis zu 600 VDC Betrieb
Hocheffizienter Schaltregler
Mehrphasige Leistungsstufe für geringe Ausgangsrestwelligkeit
Geringe Stromdrift
Parallelbetrieb von Treibern zur Vervielfachung des Ausgangsstroms
OEM-Modul und 19“ Rackversion
Analoge und digitale (CAN, RS232) Steuerschnittstelle

Modell	Merkzettel	Vergleich	Spannung	Strom	Leistung	Eingang	Ausgang	Regelarten	Funktion	Quadrant	Standardschnittstelle	Betriebsmodi	Kühlart
uniLDD-A-CWEP9001	uniLDD-A-CW	Vergleich Modellbezeichnung	80	100	3.000	DC	DC	CC	Quelle u/o Senke	Q1 (U+,I+)	CAN / RS232 / USB / Analog	CW / High Speed	Luft
uniLDD-A-QCWEP9004	uniLDD-A-QCW	Vergleich Modellbezeichnung	80	360	2.000	DC	DC	CC	Quelle u/o Senke	Q1 (U+,I+)	CAN / RS232 / USB / Analog	High Speed / QCW	Luft
uniLDD-C-CWEP9002	uniLDD-C-CW	Vergleich Modellbezeichnung	80	100	3.000	DC	DC	CC	Quelle u/o Senke	Q1 (U+,I+)	CAN / RS232 / USB / Analog	CW / High Speed	Baseplate
uniLDD-C-QCWEP9005	uniLDD-C-QCW	Vergleich Modellbezeichnung	80	360	2.000	DC	DC	CC	Quelle u/o Senke	Q1 (U+,I+)	CAN / RS232 / USB / Analog	High Speed / QCW	Baseplate
Tri-uniLDD-A-QCWEP9011	Tri-uniLDD-A-QCW	Vergleich Modellbezeichnung	150	1.200	4.400	DC	DC	CC	Leistungspulser	Q1 (U+,I+)	CAN / RS232 / Analog	High Speed / QCW	Luft
