EKSPLA

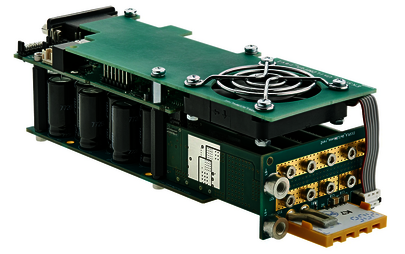

uniLDD-QCW

Laserdiodentreiber

Treiber für fast alle QCW- Laserdioden-Anwendungen bis zu 360 A

Leistungsmerkmale

Bestens geeignet für Hochstrom- und Hochleistungsanwendungen
Für QCW-Betrieb bis 360 A und optional zusätzlichem TEC-Betrieb
Luft- oder Bodenplatten-gekühlte Modelle
Werksseitige individuelle Konfiguration der Regelung für optimal Performance abgestimmt auf Laserdiode und Anschluss-Setup
Hocheffizienter Schaltregler
Mehrphasige Leistungsstufe für geringe Ausgangsrestwelligkeit
Geringe Stromdrift
Parallelbetrieb von Treibern zur Vervielfacung des Ausgangsstroms
„Voltage Booster“-Layoutoption zur Erweiterung der Ausgangsspannung
auf 200V und mehr
Neue GaN-Technologie für bis zu 400 VDC Betrieb
Externer Speicherkondensator als Option für Langpuls-QCW
Betrieb erhältlich
Analoge und digitale (CAN, RS232) Steuerschnittstelle

Modell	Merkzettel	Vergleich	Spannung	Strom	Leistung	Eingang	Ausgang	Regelarten	Funktion	Quadrant	Standardschnittstelle	Betriebsmodi	Kühlart
uniLDD-A-CWEP9001	uniLDD-A-CW	Vergleich Modellbezeichnung	80	100	3.000	DC	DC	CC	Quelle u/o Senke	Q1 (U+,I+)	CAN / RS232 / USB / Analog	CW / High Speed	Luft
uniLDD-A-QCWEP9004	uniLDD-A-QCW	Vergleich Modellbezeichnung	80	360	2.000	DC	DC	CC	Quelle u/o Senke	Q1 (U+,I+)	CAN / RS232 / USB / Analog	High Speed / QCW	Luft
uniLDD-C-CWEP9002	uniLDD-C-CW	Vergleich Modellbezeichnung	80	100	3.000	DC	DC	CC	Quelle u/o Senke	Q1 (U+,I+)	CAN / RS232 / USB / Analog	CW / High Speed	Baseplate
uniLDD-C-QCWEP9005	uniLDD-C-QCW	Vergleich Modellbezeichnung	80	360	2.000	DC	DC	CC	Quelle u/o Senke	Q1 (U+,I+)	CAN / RS232 / USB / Analog	High Speed / QCW	Baseplate
