ITECH

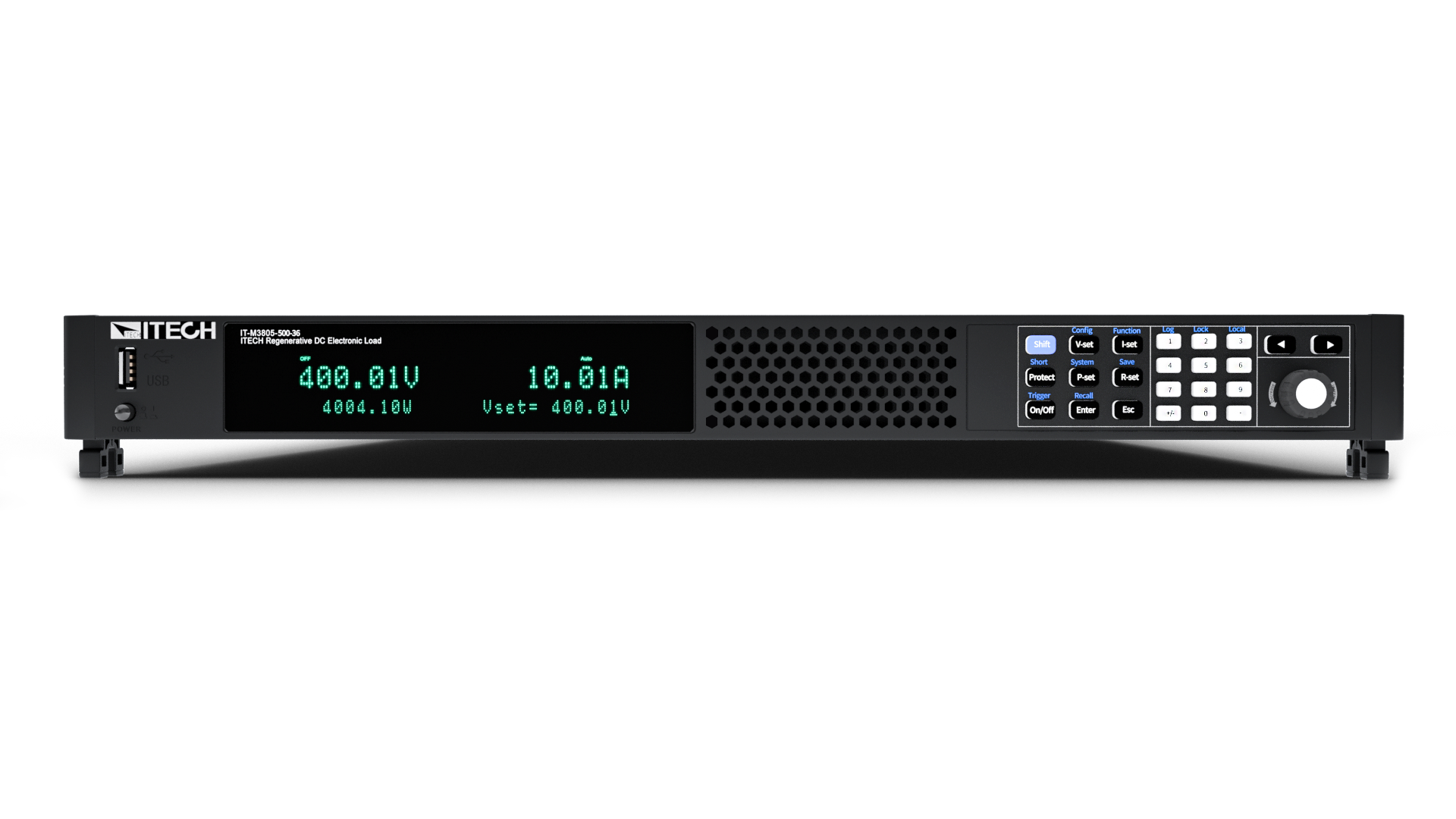

IT-M3800-Serie

Regenerative Gleichstromlast

Die regenerative elektronische DC-Last der Serie IT-M3800 kann nicht nur als DC-Last fungieren, sondern auch Strom in das Netz zurückspeisen, was Ihnen Strom- und Kühlkosten spart. Sie kann eine hochpräzise Ausgabe und Messung durchführen und unterstützt mehrere Schutzfunktionen. Es ist gut für den Test von 5G-Kommunikation und Rechenzentrum, Industriekomponenten Test, Alterungstest, PV und Energiespeicher-Test, Leistungsoptimierer und anderen Bereichen angewendet.

Leistungsmerkmale
Modelle
Downloads

Leistungsmerkmale

Kompaktes Design, 1U@6kW, 2U@12kW
Spannungsbereich: 10~1500V
Strombereich: 8A~720A
Leistungsbereich: 12kW
Master/Slave-Parallelschaltung, Beibehaltung der guten Leistung bei Leistungserweiterung
Effiziente Energierückspeisung - Reduzierung der Strom- und Kühlkosten
Steilheit der Spannung, des Stroms und der Leistung einstellbar
Batterieentladungstest
Kurzschlusssimulation
Listenfunktion, max. 200 Schritte
8 Betriebsarten unter Quellenmodus: CC/CV/CW/CR/CC+CV/CV+CR/CR+CC/CC+CV+CW+CR
Mehrfachschutz: OVP / ±OCP / ±OPP / OTP /Spannungstransienten
Drop-Schutz/Inselnetzerkennung, Automatische Erkennung des Stromnetzes
Eingebaute USB/CAN/LAN/digitale IO-Schnittstellen, optional GPIB
Analog&RS232

Modelle

Zum Produktvergleich

Modell

Merkzettel

Vergleich

Spannung

Strom

Leistung

Eingang

Ausgang

Regelarten

Funktion

Quadrant

Standardschnittstelle

Betriebsmodi

Kühlart

IT-M3801-10-120 - 10 V / 120 A / 1,2 kW IT0229

120

1.200

CC/CV/CP/CR

Quelle u/o Senke

Q4 (U+,I-) / Rückspeisend

CAN / USB / LAN/Ethernet

Luft

Optionen

Artikelnummer	Bezeichnung	Merkzettel	Vergleich
39587	IT-E169 - optisches Verbindungsset - Schrank	IT-E169 - optisches Verbindungsset - Schrank	IT-E169 - optisches Verbindungsset - Schrank
39886	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie
39506	IT-E168 - optisches Verbindungsset	IT-E168 - optisches Verbindungsset	IT-E168 - optisches Verbindungsset
39885	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M
40078	IT-E155A - Rack Mount Kit IT-M38, 39	IT-E155A - Rack Mount Kit IT-M38, 39	IT-E155A - Rack Mount Kit IT-M38, 39
40079	IT-E155B - Rack Mount Kit IT-M38, 39	IT-E155B - Rack Mount Kit IT-M38, 39	IT-E155B - Rack Mount Kit IT-M38, 39
40080	IT-E155C - Rack Mount Kit IT-M38, 39	IT-E155C - Rack Mount Kit IT-M38, 39	IT-E155C - Rack Mount Kit IT-M38, 39

IT-M3802-10-240 - 10 V / 240 A / 2,4 kW IT0230

240

2.400

CC/CV/CP/CR

Quelle u/o Senke

Q4 (U+,I-) / Rückspeisend

CAN / USB / LAN/Ethernet

Luft

Optionen

Artikelnummer	Bezeichnung	Merkzettel	Vergleich
39587	IT-E169 - optisches Verbindungsset - Schrank	IT-E169 - optisches Verbindungsset - Schrank	IT-E169 - optisches Verbindungsset - Schrank
39886	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie
39506	IT-E168 - optisches Verbindungsset	IT-E168 - optisches Verbindungsset	IT-E168 - optisches Verbindungsset
39885	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M
40078	IT-E155A - Rack Mount Kit IT-M38, 39	IT-E155A - Rack Mount Kit IT-M38, 39	IT-E155A - Rack Mount Kit IT-M38, 39
40079	IT-E155B - Rack Mount Kit IT-M38, 39	IT-E155B - Rack Mount Kit IT-M38, 39	IT-E155B - Rack Mount Kit IT-M38, 39
40080	IT-E155C - Rack Mount Kit IT-M38, 39	IT-E155C - Rack Mount Kit IT-M38, 39	IT-E155C - Rack Mount Kit IT-M38, 39

IT-M3812-32-480 - 32 V / 480 A / 12 kW IT0065

480

12.000

CC/CV/CP/CR

Quelle u/o Senke

Q2 (U-,I+) / Rückspeisend

CAN / USB / LAN/Ethernet

Luft

Optionen

Artikelnummer	Bezeichnung	Merkzettel	Vergleich
39587	IT-E169 - optisches Verbindungsset - Schrank	IT-E169 - optisches Verbindungsset - Schrank	IT-E169 - optisches Verbindungsset - Schrank
39886	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie
39506	IT-E168 - optisches Verbindungsset	IT-E168 - optisches Verbindungsset	IT-E168 - optisches Verbindungsset
39885	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M
40078	IT-E155A - Rack Mount Kit IT-M38, 39	IT-E155A - Rack Mount Kit IT-M38, 39	IT-E155A - Rack Mount Kit IT-M38, 39
40079	IT-E155B - Rack Mount Kit IT-M38, 39	IT-E155B - Rack Mount Kit IT-M38, 39	IT-E155B - Rack Mount Kit IT-M38, 39
40080	IT-E155C - Rack Mount Kit IT-M38, 39	IT-E155C - Rack Mount Kit IT-M38, 39	IT-E155C - Rack Mount Kit IT-M38, 39

IT-M3802-32-80 - 32 V / 80 A / 2 kW IT0069

2.000

CC/CV/CP/CR

Quelle u/o Senke

Q2 (U-,I+) / Rückspeisend

CAN / USB / LAN/Ethernet

Luft

Optionen

Artikelnummer	Bezeichnung	Merkzettel	Vergleich
39587	IT-E169 - optisches Verbindungsset - Schrank	IT-E169 - optisches Verbindungsset - Schrank	IT-E169 - optisches Verbindungsset - Schrank
39886	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie
39506	IT-E168 - optisches Verbindungsset	IT-E168 - optisches Verbindungsset	IT-E168 - optisches Verbindungsset
39885	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M
40078	IT-E155A - Rack Mount Kit IT-M38, 39	IT-E155A - Rack Mount Kit IT-M38, 39	IT-E155A - Rack Mount Kit IT-M38, 39
40079	IT-E155B - Rack Mount Kit IT-M38, 39	IT-E155B - Rack Mount Kit IT-M38, 39	IT-E155B - Rack Mount Kit IT-M38, 39
40080	IT-E155C - Rack Mount Kit IT-M38, 39	IT-E155C - Rack Mount Kit IT-M38, 39	IT-E155C - Rack Mount Kit IT-M38, 39

IT-M3804-32-160 - 32 V / 160 A / 4 kW IT0070

160

4.000

CC/CV/CP/CR

Quelle u/o Senke

Q2 (U-,I+) / Rückspeisend

CAN / USB / LAN/Ethernet

Luft

Optionen

Artikelnummer	Bezeichnung	Merkzettel	Vergleich
39587	IT-E169 - optisches Verbindungsset - Schrank	IT-E169 - optisches Verbindungsset - Schrank	IT-E169 - optisches Verbindungsset - Schrank
39886	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie
39506	IT-E168 - optisches Verbindungsset	IT-E168 - optisches Verbindungsset	IT-E168 - optisches Verbindungsset
39885	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M
40078	IT-E155A - Rack Mount Kit IT-M38, 39	IT-E155A - Rack Mount Kit IT-M38, 39	IT-E155A - Rack Mount Kit IT-M38, 39
40079	IT-E155B - Rack Mount Kit IT-M38, 39	IT-E155B - Rack Mount Kit IT-M38, 39	IT-E155B - Rack Mount Kit IT-M38, 39
40080	IT-E155C - Rack Mount Kit IT-M38, 39	IT-E155C - Rack Mount Kit IT-M38, 39	IT-E155C - Rack Mount Kit IT-M38, 39

IT-M3804-80-80 - 80 V / 80 A / 4 kW IT0234

160

4.000

CC/CV/CP/CR

Quelle u/o Senke

Q2 (U-,I+) / Rückspeisend

CAN / USB / LAN/Ethernet

Luft

Optionen

Artikelnummer	Bezeichnung	Merkzettel	Vergleich
39587	IT-E169 - optisches Verbindungsset - Schrank	IT-E169 - optisches Verbindungsset - Schrank	IT-E169 - optisches Verbindungsset - Schrank
39886	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie
39506	IT-E168 - optisches Verbindungsset	IT-E168 - optisches Verbindungsset	IT-E168 - optisches Verbindungsset
39885	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M
40078	IT-E155A - Rack Mount Kit IT-M38, 39	IT-E155A - Rack Mount Kit IT-M38, 39	IT-E155A - Rack Mount Kit IT-M38, 39
40079	IT-E155B - Rack Mount Kit IT-M38, 39	IT-E155B - Rack Mount Kit IT-M38, 39	IT-E155B - Rack Mount Kit IT-M38, 39
40080	IT-E155C - Rack Mount Kit IT-M38, 39	IT-E155C - Rack Mount Kit IT-M38, 39	IT-E155C - Rack Mount Kit IT-M38, 39

IT-M3806-32-240 - 32 V / 240 A / 6 kW IT0270

160

4.000

CC/CV/CP/CR

Quelle u/o Senke

Q2 (U-,I+) / Rückspeisend

CAN / USB / LAN/Ethernet

Luft

Optionen

Artikelnummer	Bezeichnung	Merkzettel	Vergleich
39587	IT-E169 - optisches Verbindungsset - Schrank	IT-E169 - optisches Verbindungsset - Schrank	IT-E169 - optisches Verbindungsset - Schrank
39886	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie
39506	IT-E168 - optisches Verbindungsset	IT-E168 - optisches Verbindungsset	IT-E168 - optisches Verbindungsset
39885	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M
40078	IT-E155A - Rack Mount Kit IT-M38, 39	IT-E155A - Rack Mount Kit IT-M38, 39	IT-E155A - Rack Mount Kit IT-M38, 39
40079	IT-E155B - Rack Mount Kit IT-M38, 39	IT-E155B - Rack Mount Kit IT-M38, 39	IT-E155B - Rack Mount Kit IT-M38, 39
40080	IT-E155C - Rack Mount Kit IT-M38, 39	IT-E155C - Rack Mount Kit IT-M38, 39	IT-E155C - Rack Mount Kit IT-M38, 39

IT-M3802-300-20 - 300 V / 20 A / 2 kW IT0332

2.000

CC/CV/CP/CR

Quelle u/o Senke

Q2 (U-,I+) / Rückspeisend

CAN / USB / LAN/Ethernet

Luft

Optionen

Artikelnummer	Bezeichnung	Merkzettel	Vergleich
39587	IT-E169 - optisches Verbindungsset - Schrank	IT-E169 - optisches Verbindungsset - Schrank	IT-E169 - optisches Verbindungsset - Schrank
39886	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie
39506	IT-E168 - optisches Verbindungsset	IT-E168 - optisches Verbindungsset	IT-E168 - optisches Verbindungsset
39885	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M
40078	IT-E155A - Rack Mount Kit IT-M38, 39	IT-E155A - Rack Mount Kit IT-M38, 39	IT-E155A - Rack Mount Kit IT-M38, 39
40079	IT-E155B - Rack Mount Kit IT-M38, 39	IT-E155B - Rack Mount Kit IT-M38, 39	IT-E155B - Rack Mount Kit IT-M38, 39
40080	IT-E155C - Rack Mount Kit IT-M38, 39	IT-E155C - Rack Mount Kit IT-M38, 39	IT-E155C - Rack Mount Kit IT-M38, 39

IT-M3806-80-120 - 80 V / 120 A / 6 kW IT0295

120

6.000

CC/CV/CP/CR

Quelle u/o Senke

Q2 (U-,I+) / Rückspeisend

CAN / USB / LAN/Ethernet

Luft

Optionen

Artikelnummer	Bezeichnung	Merkzettel	Vergleich
39587	IT-E169 - optisches Verbindungsset - Schrank	IT-E169 - optisches Verbindungsset - Schrank	IT-E169 - optisches Verbindungsset - Schrank
39886	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie
39506	IT-E168 - optisches Verbindungsset	IT-E168 - optisches Verbindungsset	IT-E168 - optisches Verbindungsset
39885	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M
40078	IT-E155A - Rack Mount Kit IT-M38, 39	IT-E155A - Rack Mount Kit IT-M38, 39	IT-E155A - Rack Mount Kit IT-M38, 39
40079	IT-E155B - Rack Mount Kit IT-M38, 39	IT-E155B - Rack Mount Kit IT-M38, 39	IT-E155B - Rack Mount Kit IT-M38, 39
40080	IT-E155C - Rack Mount Kit IT-M38, 39	IT-E155C - Rack Mount Kit IT-M38, 39	IT-E155C - Rack Mount Kit IT-M38, 39

IT-M3802-80-40 - 80 V / 40 A / 2 kW IT0341

2.000

CC/CV/CP/CR

Quelle u/o Senke

Q4 (U+,I-) / Rückspeisend

CAN / USB / LAN/Ethernet

Luft

Optionen

Artikelnummer	Bezeichnung	Merkzettel	Vergleich
39587	IT-E169 - optisches Verbindungsset - Schrank	IT-E169 - optisches Verbindungsset - Schrank	IT-E169 - optisches Verbindungsset - Schrank
39886	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie
39506	IT-E168 - optisches Verbindungsset	IT-E168 - optisches Verbindungsset	IT-E168 - optisches Verbindungsset
39885	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M
40078	IT-E155A - Rack Mount Kit IT-M38, 39	IT-E155A - Rack Mount Kit IT-M38, 39	IT-E155A - Rack Mount Kit IT-M38, 39
40079	IT-E155B - Rack Mount Kit IT-M38, 39	IT-E155B - Rack Mount Kit IT-M38, 39	IT-E155B - Rack Mount Kit IT-M38, 39
40080	IT-E155C - Rack Mount Kit IT-M38, 39	IT-E155C - Rack Mount Kit IT-M38, 39	IT-E155C - Rack Mount Kit IT-M38, 39

Downloads

Datenblätter	Typ/Format
Datenblatt IT-M3800-Serie	PDF	IT-M3800_D_E.pdf
