ITECH

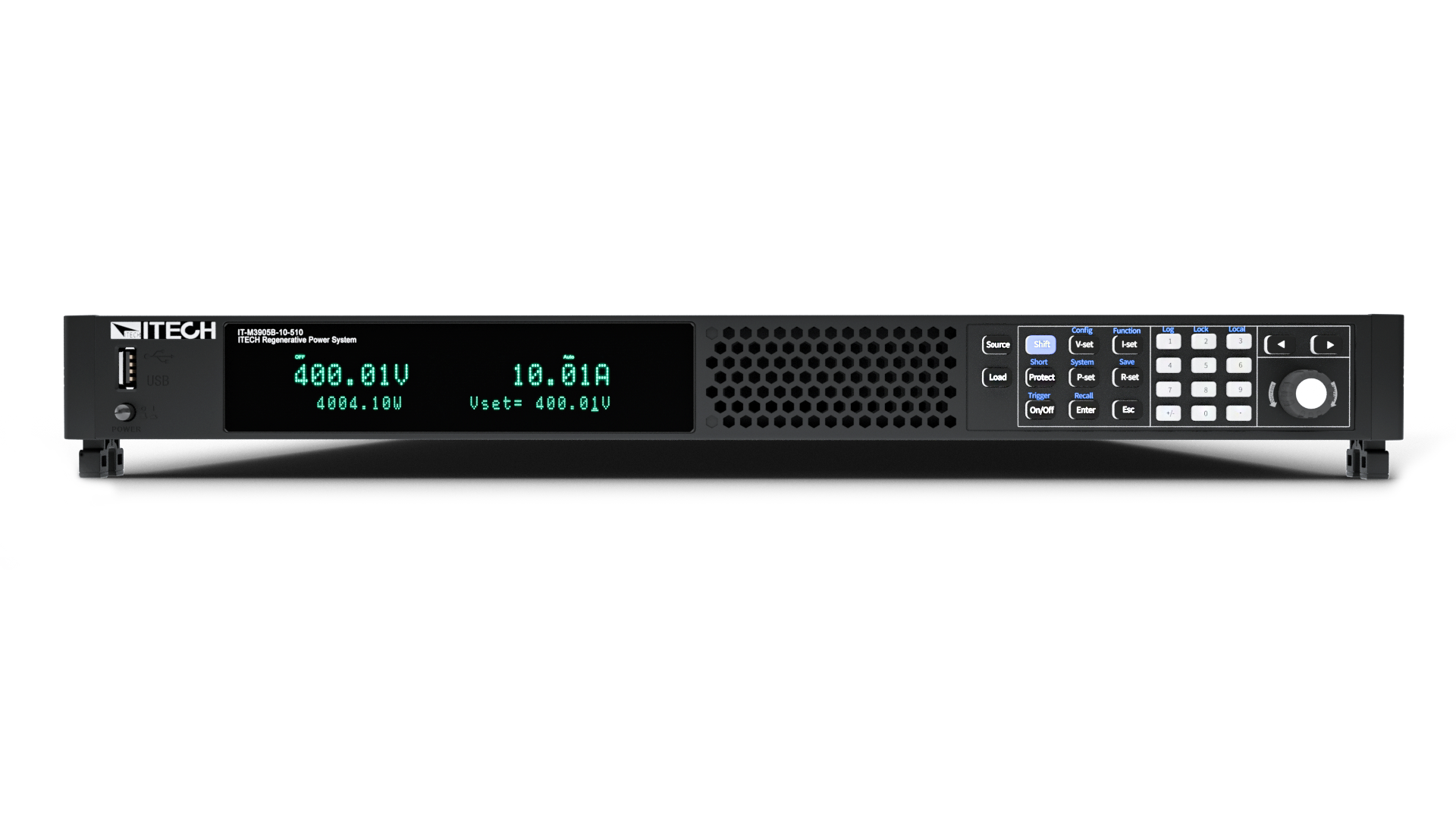

IT-M3900C-Serie

Bidirektionales programmierbares Gleichstromnetzteil

Die IT-M3900C-Serie ist eine regenerative bidirektionale programmierbare Gleichstromversorgung. Sie ist nicht nur eine eigenständige bidirektionale Gleichstromversorgung, sondern kann auch als regenerative elektronische Last verwendet werden, um die verbrauchte Energie zu absorbieren und sauber an das Netz zurückzuspeisen. Die hocheffiziente Energierückspeisung spart nicht nur Stromverbrauch und Wärmeabgabekosten, sondern beeinträchtigt auch nicht den Betrieb des Stromnetzes. Die Serie bietet eine hochgenaue Ausgangsmessung, hohe Zuverlässigkeit, hohe Sicherheit und eine Vielzahl von Messfunktionen. Damit erfüllt das IT-M3900 die Anforderungen der Kunden an hochpräzise automatische ATE-Tests und findet breite Anwendung in den Bereichen Automobilelektronik, neue Energiefahrzeuge, photovoltaische Energiespeicherung, intelligente Industrieanlagen, Batteriesimulation usw.

Leistungsmerkmale
Modelle
Downloads

Leistungsmerkmale

Kompaktes Design, Leistung bis zu 6kW in 1U Platz, Leistung bis zu 12kW in 2HE
Spannungsbereich: 10-1500V
Strombereich:-720A~1020A
Leistungsbereich: +/-12kW
Breiter Ausgangsbereich, ein Gerät kann als mehrere Netzteile verwendet werden
Bidirektionaler Energiefluss zwischen Prüfling und Netz, nahtlose Umschaltung zwischen den Quadranten
Mit einfacher Master/Slave-Parallelschaltung, Erweiterung der Leistung unter Beibehaltung der Leistung
Effiziente und umweltfreundliche Energierückgewinnung, effektive Reduzierung der Strom- und Kühlkosten
CC/CV-Priorität
Einstellbare Ausgangsimpedanz
Batterielade- und Entladetest
Batteriesimulation, Definition des Batteriemodells
Dynamische Kurvensimulationsfunktion mit bis zu 10.000.000 Punkten
Eingebaute Spannungskurven entsprechen den Normen LV123, LV148, DIN40839, ISO-16750-2, SAEJ1113-11, LV124 und ISO21848 für die Automobilindustrie
Unterstützung der Simulationsfunktion für photovoltaische I-U-Kurven Listenfunktion
Unterstützung von CC/CV/ CW/CR im Sink-Modus
Unterstützung von CC/CV/CW im Source-Modus, und kann den Innenwiderstand des DC-Ausgangs simulieren
Mehrere Schutzfunktionen: OVP, ±OCP, ±OPP, OTP, Ausfallschutz, Inselnetzerkennung
Automatische Erkennung des Stromnetzstatus zur Realisierung einer zuverlässigen Netzanschlussfunktion
Standardmäßig eingebaute USB/CAN/LAN/digital IO-Kommunikations-Schnittstelle, optional GPIB/analog & RS232

Modelle

Zum Produktvergleich

Modell	Merkzettel	Vergleich	Spannung	Strom	Leistung	Eingang	Ausgang	Regelarten	Funktion	Quadrant	Standardschnittstelle	Betriebsmodi	Kühlart
IT-M3901C-10-170 - 10 V / -120 - +170 A / -1,2 - +1,7 kW IT0160	IT-M3901C-10-170 - 10 V / -120 - +170 A / -1,2 - +1,7 kW	Vergleich Modellbezeichnung	10	170	1.700	AC	DC	CC/CV/CR	Quelle u/o Senke	Q1 (U+,I+) / Q2 (U-,I+) / Rückspeisend	CAN / USB / LAN/Ethernet		Luft
IT-M3901C-10-170 10 V / -120 - +170 A / -1,2 - +1,7 kW IT0177	IT-M3901C-10-170 10 V / -120 - +170 A / -1,2 - +1,7 kW	Vergleich Modellbezeichnung	10	170	1.700	AC	DC	CC/CV/CR	Quelle u/o Senke	Q1 (U+,I+) / Q2 (U-,I+) / Rückspeisend	CAN / USB / LAN/Ethernet		Luft
IT-M3901C-10-170-1200 - 10 V / -120 - +170 A / -1,2 - +1,7 kW IT0180	IT-M3901C-10-170-1200 - 10 V / -120 - +170 A / -1,2 - +1,7 kW	Vergleich Modellbezeichnung	10	170	1.700	AC	DC	CC/CV/CR	Quelle u/o Senke	Q1 (U+,I+) / Q2 (U-,I+) / Rückspeisend	CAN / USB / LAN/Ethernet / Andere		Luft
IT-M3903C-10-340 - 10 V / -240A - +340A / -2,4kW - +3,4kW IT0166	IT-M3903C-10-340 - 10 V / -240A - +340A / -2,4kW - +3,4kW	Vergleich Modellbezeichnung	10	340	3.400	AC	DC	CC/CV/CR	Quelle u/o Senke	Q1 (U+,I+) / Q4 (U+,I-) / Rückspeisend	CAN / USB / LAN/Ethernet / Andere		Luft
IT-M3903C-10-340-1200 - 10 V / -240 - +340 A / -2,4 - +3,4 kW IT0181	IT-M3903C-10-340-1200 - 10 V / -240 - +340 A / -2,4 - +3,4 kW	Vergleich Modellbezeichnung	10	340	3.400	AC	DC	CC/CV/CR	Quelle u/o Senke	Q1 (U+,I+) / Q2 (U-,I+) / Rückspeisend	CAN / USB / LAN/Ethernet / Andere		Luft
IT-M3905C-10-510 - 10 V / -360 - +510 A / -3,6 - +5,1 kW IT0087	IT-M3905C-10-510 - 10 V / -360 - +510 A / -3,6 - +5,1 kW	Vergleich Modellbezeichnung	10	510	5.100	AC	DC	CC/CV/CR	Quelle u/o Senke	Q1 (U+,I+) / Q4 (U+,I-) / Rückspeisend	CAN / USB / LAN/Ethernet		Luft
IT-M3910C-10-1020 - 10 V / -720 - +1020 A / -7,2 - +10,2 kW IT0088	IT-M3910C-10-1020 - 10 V / -720 - +1020 A / -7,2 - +10,2 kW	Vergleich Modellbezeichnung	10	1.020	10.200	AC	DC	CC/CV/CR	Quelle u/o Senke	Q1 (U+,I+) / Q2 (U-,I+) / Rückspeisend	CAN / USB / LAN/Ethernet		Luft
IT-M3902C-32-80 - 32 V / ±80 A / ±2 kW IT0144	IT-M3902C-32-80 - 32 V / ±80 A / ±2 kW	Vergleich Modellbezeichnung	32	80	2.000	AC	DC	CC/CV/CR	Quelle u/o Senke	Q1 (U+,I+) / Q2 (U-,I+) / Rückspeisend	CAN / USB / LAN/Ethernet		Luft
IT-M3904C-32-160 - 32 V / ±160 A / ±4 kW IT0048	IT-M3904C-32-160 - 32 V / ±160 A / ±4 kW	Vergleich Modellbezeichnung	32	160	4.000	AC	DC	CC/CV/CR	Quelle u/o Senke	Q1 (U+,I+) / Q2 (U-,I+) / Rückspeisend	CAN / USB / LAN/Ethernet		Luft
IT-M3906C-32-240 - 32 V / ±240 A / ±6 kW IT0103	IT-M3906C-32-240 - 32 V / ±240 A / ±6 kW	Vergleich Modellbezeichnung	32	240	6.000	AC	DC	CC/CV/CR	Quelle u/o Senke	Q1 (U+,I+) / Q2 (U-,I+) / Rückspeisend	CAN / USB / LAN/Ethernet		Luft

Downloads

Datenblätter	Typ/Format
Datenblatt IT-M3900C-Serie	PDF	IT-M3900C_D_E.pdf
