IT2705-Serie

Modularer DC-Leistungsanalysator

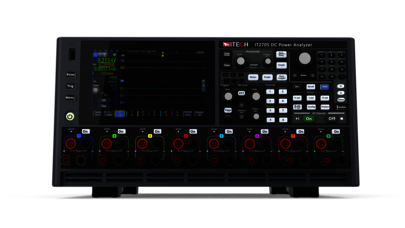

Der IT2705 ist ein leistungsstarker, modularer Leistungsanalysator mit bis zu acht kombinierbaren Modultypen: Gleichstromquelle, bidirektionale Quelle, regenerative Last und SMU. Über den Vollfarb-Touchscreen lassen sich alle Kanalparameter in Echtzeit überwachen – mit flexiblen Anzeigeoptionen wie View1, View4 und View8. Dank synchronem Betrieb aller Module ermöglicht der IT2705 eine zentrale Steuerung von Eingang, Ausgang und Last – ohne die Komplexität mehrerer Einzelgeräte. Besonders bei DC-DC-Modultests überzeugt er durch die integrierte Kombination aus Quelle, Last, Messung und Datenerfassung in einem Gerät.

Leistungsmerkmale
Modelle
Downloads

Leistungsmerkmale

Max. Leistung pro Rahmen: 1600 W
Max. Strom pro Kanal: 30 A
Programmiergeschwindigkeit:0,1 ms
Effizienz: bis zu 93 %
Abmessungen: 365 × 395 × 195 mm, Gewicht: 8,5 kg
Unterstützt bis zu 8 Module gleichzeitig (DC-Quelle, bidirektionale Quelle, regenerative Last, SMU)
20 verschiedene Modultypen verfügbar, Leistung von 20 W bis 500 W pro Kanal
Dual-Master/Slave-Betrieb zur Erweiterung des Leistungsbereichs
Unabhängige Steuerung und galvanische Trennung** zwischen den Kanälen
200 kSa/s Abtastrate im Scope-Modus für Echtzeit-Wellenformanalyse
Data Logging mit Intervallen ab 20 µs, Langzeitaufzeichnung über Sekunden bis Tage
Integrierte Oszilloskop-Funktion zur Erfassung von Einschaltvorgängen, Lastwechseln und Störungen
7"-Farb-Touchscreen mit Anzeigeoptionen View1, View4, View8
Batteriesimulation mit SOC-abhängiger Spannungs-/Stromcharakteristik
Lade-/Entladezyklen mit flexiblen Abschaltbedingungen (Spannung, Strom, Zeit, Kapazität, Energie)
EIS-Funktion (Electrochemical Impedance Spectroscopy)
Anwendungsbereiche: DC-DC-Wandler, Power-ICs, Wearables, IoT-Geräte, RF-Module, Medizinelektronik, Halbleiter
Ideal für Forschung, Entwicklung, Validierung und Lebensdauertests
Schnittstellen: USB, LAN, CAN, Digital IO
PV2700 Software zur grafischen Steuerung, Datenanalyse und automatisierten Testabläufen

Modelle

Zum Produktvergleich

Modell	Merkzettel	Vergleich	Spannung	Strom	Leistung	Eingang	Ausgang	Regelarten	Funktion	Quadrant	Standardschnittstelle	Betriebsmodi	Kühlart
IT27814 - ±20 V / ±3 A / ±20 W - SMU für IT2702/IT2705 -chassis IT0398	IT27814 - ±20 V / ±3 A / ±20 W - SMU für IT2702/IT2705 -chassis	Vergleich Modellbezeichnung	20	3	20	DC	DC	CC/CV/CP/CR	Quelle u/o Senke	Q1 (U+,I+) / Q2 (U-,I+) / Q3 (U-,I-) / Q4 (U+,I-) / Rückspeisend	CAN / USB / LAN/Ethernet		Luft
IT27814E - ±20 V / ±3 A / ±20 W - SMU für IT2702/IT2705 -chassis IT0410	IT27814E - ±20 V / ±3 A / ±20 W - SMU für IT2702/IT2705 -chassis	Vergleich Modellbezeichnung	20	3	20	DC	DC	CC/CV/CP/CR	Quelle u/o Senke	Q1 (U+,I+) / Q2 (U-,I+) / Q3 (U-,I-) / Q4 (U+,I-) / Rückspeisend	CAN / USB / LAN/Ethernet		Luft
IT27534 - 30 V / 15 A / 200 W - DC Last für IT2702/IT2704/IT2705 -chassis IT0263	IT27534 - 30 V / 15 A / 200 W - DC Last für IT2702/IT2704/IT2705 -chassis	Vergleich Modellbezeichnung	30	15	200	DC	AC	CC/CV/CP/CR	Quelle u/o Senke	Q4 (U+,I-) / Rückspeisend	CAN / USB / LAN/Ethernet		Luft
IT27554 - 30 V / 30 A / 500 W - DC Last für IT2702/IT2704/IT2705 -chassis IT0265	IT27554 - 30 V / 30 A / 500 W - DC Last für IT2702/IT2704/IT2705 -chassis	Vergleich Modellbezeichnung	30	30	500	DC	AC	CC/CV/CP/CR	Quelle u/o Senke	Q4 (U+,I-) / Rückspeisend	CAN / USB / LAN/Ethernet		Luft
IT27535 - 60 V / 10 A / 200 W - DC Last für IT2702/IT2704/IT2705 -chassis IT0343	IT27535 - 60 V / 10 A / 200 W - DC Last für IT2702/IT2704/IT2705 -chassis	Vergleich Modellbezeichnung	60	10	200	DC	AC	CC/CV/CP/CR	Quelle u/o Senke	Q4 (U+,I-) / Rückspeisend	CAN / USB / LAN/Ethernet		Luft
IT27555 - 60 V / 20 A / 500 W - DC Last für IT2702/IT2704/IT2705 -chassis IT0344	IT27555 - 60 V / 20 A / 500 W - DC Last für IT2702/IT2704/IT2705 -chassis	Vergleich Modellbezeichnung	60	20	500	DC	AC	CC/CV/CP/CR	Quelle u/o Senke	Q4 (U+,I-) / Rückspeisend	CAN / USB / LAN/Ethernet		Luft
IT2705 - Bereichsartikel IT9985	IT2705 - Bereichsartikel	Vergleich Modellbezeichnung	150	30	1.600	AC	ACDC	CC/CV/CP	Quelle u/o Senke	Q1 (U+,I+) / Q2 (U-,I+) / Q3 (U-,I-) / Q4 (U+,I-) / Rückspeisend	CAN / USB / LAN/Ethernet		Luft
