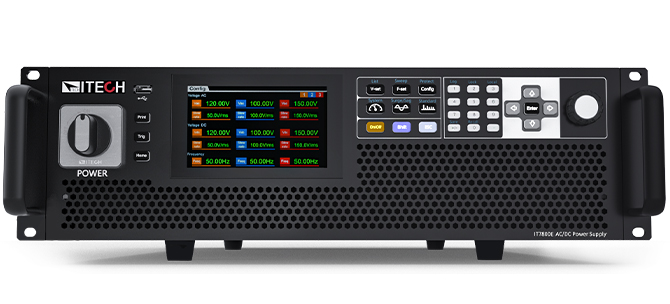

IT7800-Serie

Programmierbares Hochleistungs-AC-Netzteil

Mit der fortschrittlichen SiC-Technologie bietet die IT7800-Serie eine hohe programmierbare AC/DC-Stromversorgung mit einer Leistung von bis zu 6kVA, und 3U bis zu 15KVA. Die Benutzer können die Ausgangsleistung auf bis zu 960kVA erhöhen, indem sie Master-Slave parallel konfigurieren. Dank der intuitiven LCD-Oberfläche mit Touchpanel können sich die Benutzer schnell mit der Bedienung des Geräts vertraut machen. Die IT7800-Serie verfügt über einen integrierten Leistungsmesser und einen Generator für Arbiträrsignale, der Oberschwingungen und andere Arbiträrsignale simulieren kann. Benutzer können zwischen einphasig, dreiphasig, umgekehrter Phase (Split-Phase) und Multi-Channel wählen, insgesamt vier Ausgabemodi, mit programmierbarem Ausgang und vollständigen Messungen. Die ITECH IT7800-Serie ist für neue Energien, Leistungselektronik, Forschungsinstitute usw. konzipiert.

Leistungsmerkmale
Modelle
Downloads

Leistungsmerkmale

Fortschrittliche SiC-Technologie
Hohe Leistungsdichte, 3U bis zu 15kVA, 1U/2U bis zu 6KVA
Master-Slave-Parallelschaltung mit Current-Sharing-Technologie, bis zu 960kVA, mehrere Geräte arbeiten parallel wie ein Gerät
Spannungsspezifikation: 350/700/1050 VL-N
Umfassende Oberschwingungsmessung und -analyse, bis zu 50. Eingebaut IEC61000-3-2/3-12 und andere Prüfvorschriften
Mehrkanalfunktion, ein einziges Gerät kann bis zu 3 Prüflinge anschließen/prüfen
Ausgangsfrequenz: 16-2400Hz, programmierbare Slew-Rate-Einstellung für wechselnde Spannung und Frequenz
Eingebauter ein-/3-phasiger AC-Leistungsmesser
4 Ausgangsmodi: AC/DC/AC+DC/DC+AC
Wählbar zwischen einphasigem, dreiphasigem und gegenphasigem (Split-Phase) Ausgabemodus, um
3-Phasen-Unsymmetrie, 3-Phasen-Oberschwingungs-Unsymmetrie, 3-Phasen-Split Phasentest, gegenphasige (Split-Phase) Sequenztests für 3-Phasen-Modelle usw.
Synthesizer für Oberschwingungen und Zwischenharmonische Wellenformen
Programmierbare Ausgangsimpedanz
Intuitive Touchscreen-Benutzeroberfläche

Modelle

Zum Produktvergleich

Modell	Merkzettel	Vergleich	Spannung	Strom	Leistung	Eingang	Ausgang	Regelarten	Funktion	Quadrant	Standardschnittstelle	Betriebsmodi	Kühlart
IT7803-350-30U - 350 V/30 A/3 kVA - AC/DC 1pIT2016	IT7803-350-30U - 350 V/30 A/3 kVA - AC/DC 1p	Vergleich Modellbezeichnung	350	30	3.000	AC	ACDC	CC/CV/CP	Quelle u/o Senke	Q1 (U+,I+) / Q2 (U-,I+) / Q3 (U-,I-) / Q4 (U+,I-) / Rückspeisend	CAN / USB / LAN/Ethernet		Luft
IT7805-350-30U - 350 V/30 A/5 kVA - AC/DC 1PIT2020	IT7805-350-30U - 350 V/30 A/5 kVA - AC/DC 1P	Vergleich Modellbezeichnung	350	30	5.000	AC	ACDC	CC/CV/CP	Quelle u/o Senke	Q1 (U+,I+) / Q2 (U-,I+) / Q3 (U-,I-) / Q4 (U+,I-) / Rückspeisend	CAN / USB / LAN/Ethernet		Luft
IT7809-350-90 - 350 V/90 A/9 kVA - AC/DC 1/3pIT2015	IT7809-350-90 - 350 V/90 A/9 kVA - AC/DC 1/3p	Vergleich Modellbezeichnung	350	90	9.000	AC	ACDC	CC/CV/CP	Quelle u/o Senke	Q1 (U+,I+) / Q2 (U-,I+) / Q3 (U-,I-) / Q4 (U+,I-) / Rückspeisend	CAN / USB / LAN/Ethernet		Luft
IT7806-350-90 - 350 V/90 A/6 kVA - AC/DC 1/3pIT2006	IT7806-350-90 - 350 V/90 A/6 kVA - AC/DC 1/3p	Vergleich Modellbezeichnung	350	90	6.000	AC	ACDC	CC/CV/CP	Quelle u/o Senke	Q1 (U+,I+) / Q2 (U-,I+) / Q3 (U-,I-) / Q4 (U+,I-) / Rückspeisend	CAN / USB / LAN/Ethernet		Luft
IT7815-350-90 - 350 V/90 A/15 kVA - AC/DC 1/3pIT2003	IT7815-350-90 - 350 V/90 A/15 kVA - AC/DC 1/3p	Vergleich Modellbezeichnung	350	90	15.000	AC	ACDC	CC/CV/CP	Quelle u/o Senke	Q1 (U+,I+) / Q2 (U-,I+) / Q3 (U-,I-) / Q4 (U+,I-) / Rückspeisend	CAN / USB / LAN/Ethernet		Luft
IT7812-350-90 - 350 V/90 A/12 kVA - AC/DC 1/3pIT2019	IT7812-350-90 - 350 V/90 A/12 kVA - AC/DC 1/3p	Vergleich Modellbezeichnung	350	90	12.000	AC	ACDC	CC/CV/CP	Quelle u/o Senke	Q1 (U+,I+) / Q2 (U-,I+) / Q3 (U-,I-) / Q4 (U+,I-) / Rückspeisend	CAN / USB / LAN/Ethernet		Luft
