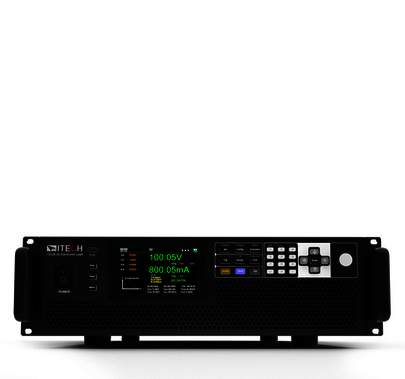

IT8100-Serie
Ultradynamische elektronische Hochleistungs-DC-Last
Die IT8100-Serie stellt eine neue Generation grafischer, programmierbarer elektronischer Lasten dar. Ein modernes Touchdisplay sowie eine intuitive grafische Benutzeroberfläche ermöglichen eine schnelle Parametrierung und eine komfortable Bearbeitung von Lastprofilen und Wellenformen. Dadurch werden Bedienkomfort und Arbeitseffizienz deutlich verbessert. Die IT8100-Serie wurde für eine ultrahohe Leistungsdichte entwickelt und bietet bis zu 7,2 kW Leistung in einem kompakten 3HE-Gehäuse (150-V-Modell). Durch die Master-Slave-Parallelisierung über Glasfaser kann die Gesamtleistung auf bis zu 1,8 MW erweitert werden. Damit erfüllt das System selbst anspruchsvollste Prüfanforderungen im Hochspannungs- und Hochstrombereich. Die Serie ist in den Spannungsbereichen 60 V, 150 V, 600 V und 1200 V erhältlich und deckt als Einzelgerät einen Leistungsbereich von 2 kW (3 HE) bis 86,4 kW (37 HE) ab. Dank hoher Stromanstiegsgeschwindigkeiten (Current Slew Rate) sowie vielseitiger Betriebsarten, darunter Dynamik-, Sequenz- und erweiterte Lastfunktionen, bietet die IT8100-Serie herausragende Leistungsfähigkeit für Anwendungen wie KI-Server-Netzteile, Leistungsmodule, Brennstoffzellen, Ladeinfrastruktur für Elektrofahrzeuge (EV-Charging), Solargeneratoren (Solar Arrays) und weitere leistungselektronische Systeme.
Leistungsmerkmale
- Touchscreen-Display mit Messgeräte-, Oszilloskop- und Recorder-Modus (Meter / Scope / Recorder)
- Dreifachbereichs-Design für Spannung und Strom (V/I) zur Gewährleistung höchster Genauigkeit über den gesamten Messbereich
- Hohe dynamische Stromanstiegsgeschwindigkeit von bis zu 150 A/µs pro Gerät
- Mindestbetriebsspannung: 0,24 V bei 2400 A
- Minimales Abtastintervall im Scope-Modus: 2 µs
- Grundlegende Lastbetriebsarten: CC / CV / CP / CR / CE
- Erweiterte Lastbetriebsarten: CC-Sinus, CC-Puls und Tabellenmodus (Table Mode) - modellabhängig bzw. optional je nach Gerätekonfiguration
- Transientenfrequenz bis 50 kHz
- LIST-, OCP-, OPP-, Batterieentlade- und Kurzschlussmodus
- Benutzerdefinierte Wellenformfunktion zur Simulation komplexer Lastprofile
- 1,5-fache Kurzzeit-Überlastfähigkeit
- 4-fache transiente Überlastfähigkeit - modellabhängig bzw. optional je nach Gerätekonfiguration
- Integrierte Sequence- und Sweep-Modi
- Integrierte EIS-Analyse (Elektrochemische Impedanzspektroskopie) mit direkter Erstellung von Bode- und Nyquist-Diagrammen - modellabhängig bzw. optional je nach Gerätekonfiguration
- Integrierte 5½-stellige Digitalvoltmeter-Eingänge (DVM) (IT8100A)
Downloads
| Datenblätter | Typ/Format | ||
|---|---|---|---|
| Datenblatt IT8100A-Serie | IT8100A_D_E.pdf | ||
| Datenblatt IT8100E-Serie | IT8100E_D_E.pdf |
