ITECH

IT8200-Serie

Elektronische Last Regenerativ AC/DC

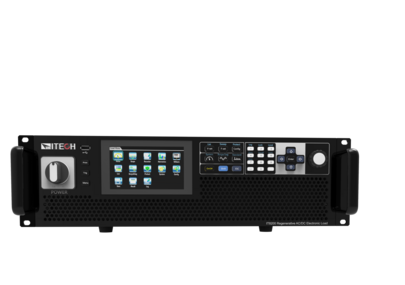

Die IT8200-Serie ist eine regenerative, programmierbare AC/DC-Last, die auf fortschrittlicher SiC-Technologie basiert. Sie ist rückspeisefähig, was nicht nur Strom- und Kühlkosten spart, sondern auch gut für die Energieeinsparung und den Umweltschutz ist. Der AC-Lastmodus unterstützt sowohl Gleichrichtung als auch Nicht-Gleichrichtung und bietet die Betriebsarten CC/CR/CP/CS/CC+CR/CE. Es kann mehrere Schaltungstopologien unter CE Modus simulieren, wie z.B. einphasige Gleichrichtung RLC-Schaltung und parallele RLC-Schaltung. IT8200 kann für den Test von V2G, EVSE, PCS, UPS, Wechselrichter, etc. eingesetzt werden. Die IT8200-Serie verfügt über ein Design mit hoher Leistungsdichte, und die Leistung kann 15kVA in einer 3U-Einheit erreichen. Nach der Parallelschaltung kann die Leistung auf maximal 960kVA erweitert werden. Der LCD-Touchscreen mit grafischer Benutzeroberfläche ermöglicht die direkte Definition verschiedener Wellenformen. Kombiniert mit der Funktion zur Bearbeitung beliebiger Wellenformen und der perfekten Schutzfunktion ist es die ideale Wahl für F&E-Tests und den Systemaufbau.

Leistungsmerkmale
Modelle
Downloads

Leistungsmerkmale

Fortschrittliche SiC-Technologie
Hohe Leistungsdichte, 15kVA in 3U-Einheit, 6kVA in 1U/2U
Messung von bis zu 16 Parametern einschließlich Vrms/Arms/Freq/CF/PF/UTHD/ITHD/±Vpeak.
Master/Slave parallel, Leistung bis zu 960kVA
Hocheffiziente Energierückspeisung
Spannung - 350 VL-N
Umfassende Betriebsarten wählbar: einphasig,dreiphasig, umgekehrte Phase. Nennspannung kann erweitert werden bis 200% unter umgekehrter Phase
Frequenz: 16-500Hz
Unterstützung der Modi NORMAL/LIST/SWEEP/Surge&Sag
Eingebaute verschiedene Wellenformen
Touchscreen, einfache Benutzeroberfläche für einfache Bedienung
Eingebaute USB/CAN/LAN/Digital IO Schnittstelle, optional GPIB/Analog&RS232
DC-Modus unterstützt neun Arbeitsmodi, einschließlich CC, CR,CP, und CV
Unterstützung CANopen, Modbus, LXI, SCPI Kommunikation

Modell	Merkzettel	Vergleich	Spannung	Strom	Leistung	Eingang	Ausgang	Regelarten	Funktion	Quadrant	Standardschnittstelle	Kühlart
IT8215-350-90 - 350 V/90 A/15 kVA Regenerative AC/DC-LastIT0105	IT8215-350-90 - 350 V/90 A/15 kVA Regenerative AC/DC-Last	Vergleich Modellbezeichnung	350	90	15.000	ACDC	AC	CC/CV/CP/CR	Quelle u/o Senke	Q1 (U+,I+) / Q2 (U-,I+) / Rückspeisend	CAN / USB / LAN/Ethernet	Luft
IT8212-350-90 - 350 V/90 A/12 kVA Regenerative AC/DC-LastIT0197	IT8212-350-90 - 350 V/90 A/12 kVA Regenerative AC/DC-Last	Vergleich Modellbezeichnung	350	90	12.000	ACDC	AC	CC/CV/CP/CR	Quelle u/o Senke	Q2 (U-,I+) / Q4 (U+,I-) / Rückspeisend	CAN / USB / LAN/Ethernet	Luft
IT8209-350-90 - 350 V/90 A/9 kVA Regenerative AC/DC-LastIT2027	IT8209-350-90 - 350 V/90 A/9 kVA Regenerative AC/DC-Last	Vergleich Modellbezeichnung	350	90	9.000	ACDC	AC	CC/CV/CP/CR	Quelle u/o Senke	Q2 (U-,I+) / Q4 (U+,I-) / Rückspeisend	CAN / USB / LAN/Ethernet	Luft
IT8206-350-90 - 350 V/90 A/6 kVA 1P/3P Regenerative AC/DC-LastIT0141	IT8206-350-90 - 350 V/90 A/6 kVA 1P/3P Regenerative AC/DC-Last	Vergleich Modellbezeichnung	350	90	6.000	ACDC	AC	CC/CV/CP/CR	Quelle u/o Senke	Q2 (U-,I+)	CAN / USB / LAN/Ethernet	Luft
IT8205-350-30U - 350 V/30 A/5 kVA 1P Regenerative AC/DC-LastIT0142	IT8205-350-30U - 350 V/30 A/5 kVA 1P Regenerative AC/DC-Last	Vergleich Modellbezeichnung	350	30	5.000	ACDC	AC	CC/CV/CP/CR	Quelle u/o Senke	Q2 (U-,I+) / Rückspeisend	CAN / USB / LAN/Ethernet	Luft
IT8203-350-30U - 350 V/30 A/3 kVA 1P Regenerative AC/DC-LastIT0143	IT8203-350-30U - 350 V/30 A/3 kVA 1P Regenerative AC/DC-Last	Vergleich Modellbezeichnung	350	30	3.000	ACDC	AC	CC/CV/CP/CR	Quelle u/o Senke	Q2 (U-,I+) / Rückspeisend	CAN / USB / LAN/Ethernet	Luft

Datenblätter	Typ/Format
Datenblatt IT8200-Serie	PDF	IT8200_D_E.pdf
