ITECH

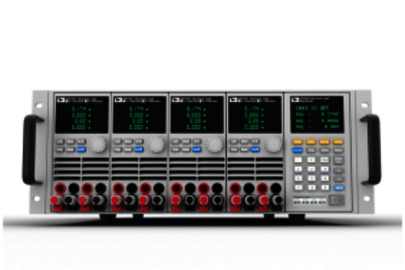

IT8700-Serie

Mehrkanalige elektronische DC Last

Die ITECH IT8700 Serie bietet eine leistungsstarke und flexible Lösung für die Simulation elektronischer Lasten in Forschung, Entwicklung und Produktion. Dank des modularen Aufbaus lassen sich bis zu 16 Kanäle über einen erweiterten Mainframe steuern – ideal für komplexe Testanforderungen. Ein einzelner Rahmen unterstützt bis zu 8 Kanäle, mit Erweiterung auf 16 Kanäle im Transientenmodus bei bis zu 25 kHz. Das modulare Konzept ermöglicht die freie Auswahl und Kombination von Lastmodulen – je nach Kanalanzahl und Leistungsbedarf. Die Steuerung erfolgt bequem über das Mainframe-Bedienfeld oder über die ITECH IT9000-PV8700 Software. Ideal für: Forschung & Entwicklung, Produktionstests, Leistungselektronik, Batterie- und Netzteilprüfung.

Leistungsmerkmale
Modelle
Downloads

Leistungsmerkmale

Abnehmbare Lastmodule ermöglichen eine flexible Systemkonfiguration entsprechend den Testanforderungen.
Gleichzeitige Darstellung der Informationen beider Kanäle auf einem Modul.
Einzelrahmen unterstützt bis zu 8 Kanäle, erweiterter Rahmen bis zu 16 Kanäle.
Intelligente Verteilung des Stroms zwischen zwei Kanälen für präzise Lastsimulation.
Spannung: 0,1 mV, Strom: 0,01 mA
Erfassung von Kurzschluss-Spitzenstromwerten und Spitzenspannungswerten.
Spannungs- und Strommessung mit bis zu 50 kHz.
Konfigurierbare Anstiegs- und Abfallzeiten des Stroms für dynamische Tests.
Automatische Bewertung, ob Testergebnisse die definierten Spezifikationen überschreiten.
Simulation verschiedener Wellenformen über programmierbare Lastprofile.
Hochfrequente Laständerungen für anspruchsvolle Testbedingungen.
Automatisierte Prüfung und Bewertung von Testergebnissen gemäß festgelegten Grenzwerten.
Gleichzeitige Ausführung mehrerer elektronischer Lastsätze für komplexe Testaufbauten.
Umfassende Schutzfunktionen:
- OVP (Überspannungsschutz)
- OCP (Überstromschutz)
- OPP (Überleistungsschutz)
- OTP (Übertemperaturschutz)
Anti-Reverse-Schutz
Integrierte Ethernet-, USB- und RS232-Schnittstellen für flexible Systemintegration.
Schutzmechanismus zur Vermeidung von Schäden durch falsche Polarität.

Modelle

Zum Produktvergleich

Modell	Merkzettel	Vergleich	Spannung	Strom	Leistung	Eingang	Ausgang	Regelarten	Funktion	Quadrant	Standardschnittstelle	Betriebsmodi	Kühlart
IT8723P - 2x 80V / 45A / 300W IT0200	IT8723P - 2x 80V / 45A / 300W	Vergleich Modellbezeichnung	80	45	300	DC	AC	CC/CV/CP/CR	Quelle u/o Senke	Q2 (U-,I+)	RS232 / USB / LAN/Ethernet		Luft
IT8723P+ - 2x 80V / 45A / 300W IT0202	IT8723P+ - 2x 80V / 45A / 300W	Vergleich Modellbezeichnung	80	45	300	DC	AC	CC/CV/CP/CR	Quelle u/o Senke	Q2 (U-,I+)	RS232 / USB / LAN/Ethernet	High Speed	Luft
IT8733 - 1x 80V / 120A / 600W IT0371	IT8733 - 1x 80V / 120A / 600W	Vergleich Modellbezeichnung	80	120	600	DC	AC	CC/CV/CP/CR	Quelle u/o Senke	Q4 (U+,I-)	RS232 / USB / LAN/Ethernet		Luft
IT8723 - 2x 80V / 45 A / 300W IT0372	IT8723 - 2x 80V / 45 A / 300W	Vergleich Modellbezeichnung	80	120	600	DC	AC	CC/CV/CP/CR	Quelle u/o Senke	Q4 (U+,I-)	RS232 / USB / LAN/Ethernet		Luft
IT8722P+ - 2x 80V / 20A / 250W IT0379	IT8722P+ - 2x 80V / 20A / 250W	Vergleich Modellbezeichnung	80	20	250	DC	AC	CC/CV/CP/CR	Quelle u/o Senke	Q2 (U-,I+)	RS232 / USB / LAN/Ethernet		Luft

Downloads

Datenblätter	Typ/Format
Datenblatt IT8700-Serie	PDF	IT8700_D_E.pdf
Datenblatt IT8700P-Serie	PDF	IT8700P_D_E.pdf
Datenblatt IT8700P+-Serie	PDF	IT8700Pplus_D_E.pdf
