Schulz-Electronic

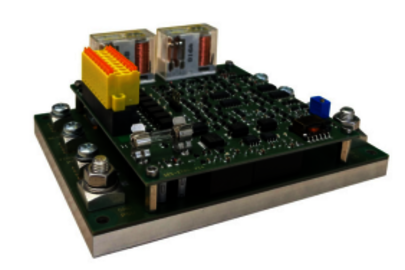

SES-Serie
Laserdioden-Sicherheitshalbleiterschalter bis Performance Level e
Der SES Sicherheitsschalter ist ein OEM-Modul zur Integration in Diodenlasersysteme, um die Laserdiode von der Versorgung durch Halbleiterschalter sicher gemäß EN 13849-1 Performance Level e zu trennen. Wenn erforderlich kann dieses verschleißfreie Trennen in schneller Folge mit kurzer Zykluszeit bis in den Sekundenbereich erfolgen. Der SES übernimmt hierbei auch die Funktion eines typischen Sicherheitsrelais und schaltet und überwacht die Hauptschütz und den Notauskreis des Systems.
Leistungsmerkmale
- Modelle bis zu >550 VDC Spannungsfestigkeit, bis zu 450 A Schaltstrom:
- Mögliche Varianten 550 V/45 A, 175 V/100 A, 100 V/200 A, 30 V/450 A
- OEM Modul zur Systemintegration erlaubt Betrieb mit Diodentreiber, Hauptschütz und Laserdiode gemäß EN 13849-1. Performance Level e
- Entwickelt speziell für Materialbearbeitungs-Applikationen (Schweißen, Löten, Schneiden) mit schnellen Werkstückzyklen bis in den im Sekundenbereich
- Minimale Wartung/Servicekosten, da verschleißfreier Betrieb
- Minimale Abwärme im unteren Strombereich des jeweiligen Modelllevels. Für höherer Ströme Bodenplattenkühlung (Luft-/Wasserwärmesenke)
- Größe nur 125 x 90 x 50 mm
Downloads
| Datenblätter | Typ/Format | ||
|---|---|---|---|
| Datenblatt SES-Serie | SES-series_D_E.pdf |
