Revolutionäre Testlösungen für DC-DC-Wandler und Energiemanagement-Chips
Mit dem rasanten Wachstum von Branchen wie 5G-Kommunikation, Elektrofahrzeugen, KI-Servern und Unterhaltungselektronik entwickeln sich diese Geräte kontinuierlich in Richtung Miniaturisierung, geringerer Stromverbrauch, höherer Effizienz, größerer Integration und verbesserter Sicherheit.
Testanforderungen und Herausforderungen
Zu den wichtigsten Leistungstests für DC-DC-Wandler gehören:
- DC-Parameter: Umwandlungswirkungsgrad, Lastregelung, Leitungsregelung, Ruhestrom usw.
- Dynamisches Verhalten: Spannungsstabilität unter Lasttransienten, Startverhalten und mehr.
Für herkömmliche Tests sind in der Regel mehrere Geräte erforderlich, z. B. ein Digitalmultimeter (DMM), eine Stromversorgung, eine elektronische Last, ein Oszilloskop und ein Arbiträrgenerator. Diese Konfiguration führt nicht nur zu einer komplexen Verkabelung, sondern auch zu einer asynchronen Datenerfassung zwischen den Geräten, wodurch es schwierig wird, Transientendetails genau zu erfassen. Der Testablauf ist umständlich und ineffizient.
Im Idealfall lässt sich durch die Integration der Funktionen mehrerer Messgeräte in eine einheitliche Plattform mit integrierter Wellenformanalyse und Datenprotokollierung die Testarchitektur vereinfachen, der Platzbedarf reduzieren, die Datensynchronisation verbessern und eine Testlösung aus einer Hand für DC/DC-Wandler und Power-Management-ICs realisieren – von der Stromversorgung und den Lastbedingungen bis hin zur Wellenformanalyse.

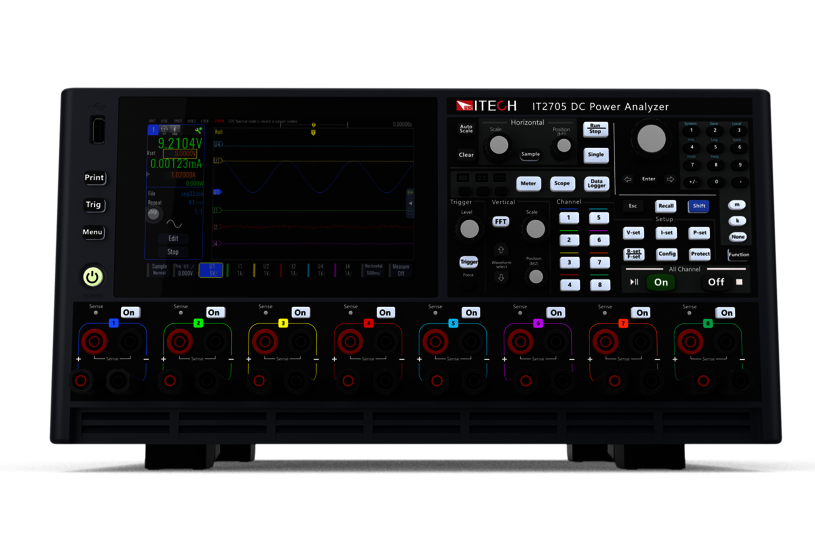

Highlights des IT2705 DC-Leistungsanalysators
1. Modulare und flexible Konfiguration
Der IT2705 ist ein modularer Leistungsanalysator mit 8 Steckplätzen, der Gleichstromversorgungen, regenerative elektronische Lasten, bidirektionale Gleichstromversorgungen und SMU-Quellenmessgeräte (4 Kategorien, 20 Modelle, mit einer Leistung von 20 W bis 500 W pro Modul) unterstützt. Module desselben Typs können im Master-Slave-Modus parallel geschaltet werden, um die Leistung zu erweitern, die Auslastung der Geräte zu maximieren und den Testbereich zu vergrößern.
2. Vollständig integriertes Test-Ökosystem – Workflow aus einer Hand
Der IT2705 ersetzt die herkömmliche „Multi-Instrumenten-Konfiguration“ durch eine All-in-One-Plattform, die leistungsstarke Funktionen zur Bearbeitung und Simulation von Wellenformen integriert, um komplexe Testbedingungen zu ermöglichen. Mit dem IT2705 erhalten Sie alle Werkzeuge, die für ein komplettes Test-Ökosystem erforderlich sind: Quelle + Last + SMU + Oszilloskop + Datenrekorder + Arbiträrgenerator + Batteriesimulator + Batterietester.
3. Hochgeschwindigkeits-SMU mit hoher Präzision
Das Vierquadranten-SMU-Modul IT27814 bietet einen Mindeststrombereich von ±10 μA mit einer Auflösung von bis zu 6 μV/100 pA.
