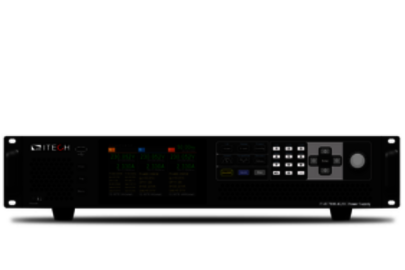

IT-EC7800-series

High Power Programmable AC/DC Power Supply

The IT-EC7800 Series is a programmable AC/DC power supply that integrates advanced Silicon Carbide (SiC) technology and a high power density design, delivering up to 6kVA in a 2U chassis and up to 15kVA in a 3U chassis, combining compact size with powerful performance. This series includes a built-in high-precision power meter and arbitrary waveform generator, supporting harmonic simulation, complex waveform output, and comprehensive data analysis functions, along with an intuitive LCD touchscreen for easy operation.It is widely used in R\&D validation, production testing, and quality control across industries such as new energy, power electronics, and scientific research institutions.

Performance Features
Models
Downloads

Performance Features

Adopts Silicon Carbide (SiC) technology
High power density design: up to 15kVA in 3U, up to 6kVA in 2U
Voltage rating: 350V L-N
Harmonic simulation and analysis up to the 50th order
Output frequency: 16–1000Hz; adjustable voltage and frequency slew rate
Built-in single-phase or three-phase AC power meter
Supports four output modes: AC, DC, AC+DC, DC+AC
Selectable single-phase or three-phase output modes
Programmable output impedance
Touchscreen interface with a clean UI design
Arbitrary waveform simulation, supports CSV waveform import
Built-in rich waveform database
List mode simulates power grid restoration and momentary power interruption
Configurable output start/stop phase angle from 0–360°
Built-in Surge & Sag simulation
Built-in Relay Ctrl output for DUT and source electrical isolation
Built-in USB/CAN/LAN/Digital I/O; optional GPIB/Analog/RS232 interfaces
Supports CANopen, Modbus, LXI, SCPI, and other communication protocols

Models

To product comparison

Model

Watchlist

Comparison

Voltage

Current

Power

Input

Output

Control mode

Function

Quadrants

Standard interface

Operating modes

Cooling

IT-EC7809-350-90 - 350 V / 90 A / 9 kVA - AC/DC 1/3p IT2064

350

9.000

ACDC

CC/CV/CP

Quelle u/o Senke

Q1 (U+,I+) / Q2 (U-,I+) / Q3 (U-,I-) / Q4 (U+,I-) / Rückspeisend

CAN / USB / LAN/Ethernet

Luft

Options

Article number	Description	Watchlist	Comparison
39587	IT-E169 - optisches Verbindungsset - Schrank	IT-E169 - optisches Verbindungsset - Schrank	IT-E169 - optisches Verbindungsset - Schrank
39886	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie
39506	IT-E168 - optisches Verbindungsset	IT-E168 - optisches Verbindungsset	IT-E168 - optisches Verbindungsset
39885	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M

IT-EC7815-350-90 - 350 V / 90 A / 15 kVA - AC/DC 1/3p IT2065

350

15.000

ACDC

CC/CV/CP

Quelle u/o Senke

Q1 (U+,I+) / Q2 (U-,I+) / Q3 (U-,I-) / Q4 (U+,I-) / Rückspeisend

CAN / USB / LAN/Ethernet

Luft

Options

Article number	Description	Watchlist	Comparison
39587	IT-E169 - optisches Verbindungsset - Schrank	IT-E169 - optisches Verbindungsset - Schrank	IT-E169 - optisches Verbindungsset - Schrank
39886	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie
39506	IT-E168 - optisches Verbindungsset	IT-E168 - optisches Verbindungsset	IT-E168 - optisches Verbindungsset
39885	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M

IT-EC7806-350-30 - 350 V / 90 A / 6 kVA - AC/DC 1/3p IT2068

350

6.000

ACDC

CC/CV/CP

Quelle u/o Senke

Q1 (U+,I+) / Q2 (U-,I+) / Q3 (U-,I-) / Q4 (U+,I-) / Rückspeisend

CAN / USB / LAN/Ethernet

Luft

Options

Article number	Description	Watchlist	Comparison
39587	IT-E169 - optisches Verbindungsset - Schrank	IT-E169 - optisches Verbindungsset - Schrank	IT-E169 - optisches Verbindungsset - Schrank
39886	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie
39506	IT-E168 - optisches Verbindungsset	IT-E168 - optisches Verbindungsset	IT-E168 - optisches Verbindungsset
39885	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M

IT-EC7806-350-90 - 350 V / 90 A / 6 kVA - AC/DC 1/3p IT2069

350

6.000

ACDC

CC/CV/CP

Quelle u/o Senke

Q1 (U+,I+) / Q2 (U-,I+) / Q3 (U-,I-) / Q4 (U+,I-) / Rückspeisend

CAN / USB / LAN/Ethernet

Luft

Options

Article number	Description	Watchlist	Comparison
39587	IT-E169 - optisches Verbindungsset - Schrank	IT-E169 - optisches Verbindungsset - Schrank	IT-E169 - optisches Verbindungsset - Schrank
39886	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie
39506	IT-E168 - optisches Verbindungsset	IT-E168 - optisches Verbindungsset	IT-E168 - optisches Verbindungsset
39885	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M

IT-EC7812-350-90 - 350 V / 90 A / 12 kVA - AC/DC 1/3p IT2070

350

12.000

ACDC

CC/CV/CP

Quelle u/o Senke

Q1 (U+,I+) / Q2 (U-,I+) / Q3 (U-,I-) / Q4 (U+,I-) / Rückspeisend

CAN / USB / LAN/Ethernet

Luft

Options

Article number	Description	Watchlist	Comparison
39587	IT-E169 - optisches Verbindungsset - Schrank	IT-E169 - optisches Verbindungsset - Schrank	IT-E169 - optisches Verbindungsset - Schrank
39886	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie
39506	IT-E168 - optisches Verbindungsset	IT-E168 - optisches Verbindungsset	IT-E168 - optisches Verbindungsset
39885	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M

IT-EC7802-350-10U - 350 V / 10 A / 2 kVA - AC/DC 1p IT2071

350

2.000

ACDC

CC/CV/CP

Quelle u/o Senke

Q1 (U+,I+) / Q2 (U-,I+) / Q3 (U-,I-) / Q4 (U+,I-) / Rückspeisend

CAN / USB / LAN/Ethernet

Luft

Options

Article number	Description	Watchlist	Comparison
39587	IT-E169 - optisches Verbindungsset - Schrank	IT-E169 - optisches Verbindungsset - Schrank	IT-E169 - optisches Verbindungsset - Schrank
39886	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie
39506	IT-E168 - optisches Verbindungsset	IT-E168 - optisches Verbindungsset	IT-E168 - optisches Verbindungsset
39885	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M

IT-EC7804-350-20U - 350 V / 20 A / 4 kVA - AC/DC 1p IT2072

350

4.000

ACDC

CC/CV/CP

Quelle u/o Senke

Q1 (U+,I+) / Q2 (U-,I+) / Q3 (U-,I-) / Q4 (U+,I-) / Rückspeisend

CAN / USB / LAN/Ethernet

Luft

Options

Article number	Description	Watchlist	Comparison
39587	IT-E169 - optisches Verbindungsset - Schrank	IT-E169 - optisches Verbindungsset - Schrank	IT-E169 - optisches Verbindungsset - Schrank
39886	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie	IT-E176 - GPIB Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M38/39 Serie
39506	IT-E168 - optisches Verbindungsset	IT-E168 - optisches Verbindungsset	IT-E168 - optisches Verbindungsset
39885	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M	IT-E177 - RS232 und Analoge Schnittstelle IT7800, IT7900, IT7900P, IT8200, IT-N6900, IT-M3140, IT-M

Downloads

Datasheets	Type/Format
Datenblatt IT-EC7800-Serie	PDF	IT-EC7800_D_E.pdf
